PMW-400-500/800-500型電液式鐵路扣件組件疲勞試驗機
作者 Kaikai
瀏覽
發布時間 22/07/13
一、鐵路彈條扣件組件疲勞試驗機概述
1、 用途特點：
PMW-400-500/800-500型電液式鐵路彈條扣件組件疲勞試驗機，主要用于鐵路彈條扣件組裝的動態脈動疲勞試驗，也可用于鐵路機車車軸疲勞試驗，鐵路鋼軌疲勞試驗，鐵路混凝土軌枕疲勞也可用于各種大型零部件如混凝土結構件、鋼軌及其焊接接頭、火車車軸、機車圓簧、橋梁、各種桁架、汽車底盤、汽車前后橋、機車轉向架及各種大型構件進行靜態壓縮試驗及單向動態脈動疲勞試驗。是目前交通、鐵道等疲勞性能檢測領域應用范圍廣泛、性能可靠、運行成本低廉的疲勞壽命試驗檢測系統。PMW系列電液式脈動疲勞試驗機采用獨特的曲柄連桿擺桿機構，實現對被試件的脈動正弦波加載，采用最佳的節能設計，是同規格電液伺服疲勞試驗機能耗的二十分之一！
2、鐵路彈條扣件疲勞試驗機引用標準：
2.1歐洲標準《EN13146-4 -2020鐵路應用—軌道—扣件系統試驗方法—第4部分：重復加載的影響》
2.2中華人民共和國鐵道部《客運專線扣件系統暫行技術條件》
2.3《TB/T 3396.4-2015高速鐵路扣件系統試驗方法第4部分：組裝疲勞性能試驗》
2.4《TB/T 3519-2018 客貨共線鐵路扣件通用技術條件》
2.5《TB/T 2491-1994 扣件組裝疲勞試驗方法》
2.6科技基【2007】207號《客運專線扣件系統暫行技術條件》(科技基[2007]207號)
3、鐵路彈條扣件試驗機主要構成：

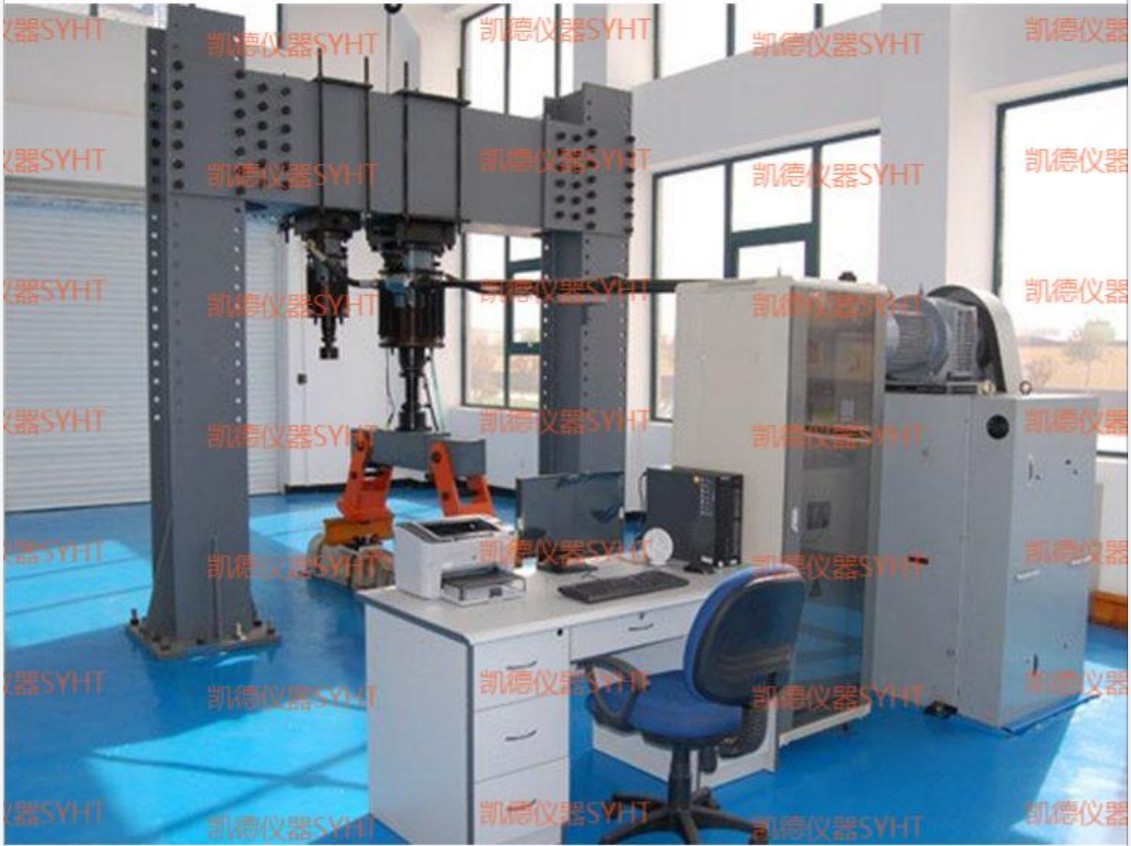

該試驗系統由一臺排量為400ml/min或800ml/min的液壓脈動器（包括主機和控制器兩部分）、1臺500KN液壓作動器、龍門試驗加載框架系統及鐵路扣件專用試驗輔具、計算機數據采集與處理系統、系統、附具等組成。
二、鐵路彈條扣件疲勞試驗機主要技術參數
1、主機（脈動器最大排量400ml/800ml）
2、最大動態試驗力：500kN ；
3、最大靜態試驗力：500kN，示值精度±1%（20%FS起示值相對誤差）；
4、工作頻率范圍：2-8Hz（無級可調）；
5、脈動器最大排量：400ml/次或800ml/次；
6、500kN作動器基本參數：
6.1最大振幅：15mm；
6.2活塞最大行程：120mm；
6.3絲杠最大伸出量：450mm；
6.4加長管長度：500mm、1000mm；
6.5計算機滿量程顯示值：9999.9；
6.6另有25kN、50kN、100kN、250kN、1000kN、2000kN等規格作動器（特殊配件）。
7、電機功率：11kW/22kW。
 |
