液壓萬能試驗機微機控制電液伺服系統改造方案

本系統適合于下置式100kN-2000kN液壓萬能試驗機改造升級為WAW微機控制電液伺服全自動控制，電子測量采集試驗數據、可編程全自動試驗、自動分析、打印報表和曲線。本系統適用的主機包括濟南廠、長春廠、紅山廠及其它廠家的下置油缸和雙向油缸等型式結構。

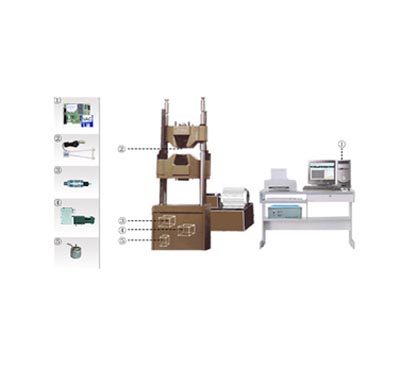

改造的標準配置及用途

1、硬件部分

1)      HP商用微機，用作自動控制和數據處理；

2)      HP激光打印機，用于打印報表和曲線；

3)      PCI接口AD700(C+)萬能試驗卡，用于電子信號放大，數據采集；

4)      特制UTB-S電控箱，用于電液伺服系統的功率放大；

5)      精密壓力傳感器，用于測量試驗力；

6)      電子引伸計，用于測量變形；

7)      光電編碼器，用于測量橫梁位移；

8)      比例伺服閥組；

9)      伺服油源系統，包括冷卻器、濾油器等；

10)  其它安裝附件和連接件；

2、軟件部分

1)      UTC for Windows98/2000/XP安裝軟件，提供AD700驅動；

2)      VAC通用測控驅動，用于實時數據采集、閉環控制；

3)      MaxTest軟件(WAW標準版)，用于試驗數據和曲線的動態顯示、ATP全自動試驗程序控制、材料性能指標分析、報表打印和數據庫管理；

3、主要功能及技術性能

1)      符合GB228-87國家標準有關規定；

2)      AD700卡符合PCI總線標準，微機自動識別和安裝，做到“即插即測”；

3)      MaxTest軟件運行在Windows98/2000/XP操作系統；

4)      選用BB、AD、Xilinx等原裝名牌集成器件，全數字化設計；

5)      電子測量系統無電位器等手調元件，保證互換性，方便維修更換；

6)      內建大規模CPLD可編程器件，具備高速運算能力，實時處理數字信號；

7)      集成雙路精密儀用程控放大器，數字調零，自動換檔；

8)      分4/5檔數碼顯示試驗力及峰值，精度為每檔量程20%開始示值的±1%；

9)      試驗力過載保護，并且紀錄歷史日志以備查；

10)  分4檔數碼顯示變形，精度為每檔量程20%開始±0.5%FS；

11)  橫梁位移測量分辨率0.01mm；

12)  實時記錄、動態顯示試驗力-變形、試驗力-位移等多個試驗曲線；

13)  采用SuperSliding閉環控制策略，具有超調小、響應迅速、魯棒性強的特點，實現等速應力、等速應變、等速位移等控制模式；

14)  試驗過程可以動態切換控制模式、無級變速、平穩過渡；

15)  提供獨創的ATP可編程自動試驗程序，可以創建、修改、保存自動試驗程序及其參數，例如不同形式的全自動金屬拉伸試驗；

16)  可選低頻動態試驗控制，提供三角波、梯形波、正弦波及任意可編輯波形；

17)  采用人機交互方式分析計算被試材料的機械性能指標，可自動計算彈性模量、屈服強度、非比例伸長應力等；

18)  采用標準數據庫管理試驗數據，支持批量試驗；

19)  可以通過部門級局域網備份、調閱、匯總，按指定格式打印試驗報告；

20)  可選繪圖儀（另購）輸出大幅面試驗曲線；

21)  可選MaxReport軟件定制特殊試驗報告；

3、服務內容

1)      主機液壓系統改造；

2)      伺服油源系統安裝，72小時循環精濾洗油；

3)      測控電器設備安裝、調試和標定；

4)      微機軟件安裝及初始設定；

5)      兩天現場培訓；

6)      提供一年期設備免費保修；

7)      提供三年期MaxTest軟件(WAW標準版)免費升級；

8)      互聯網技術支持(C類注冊會員資格)；

9)      可選配置（另購）

Roland繪圖儀輸出A3幅面拉伸曲線；MaxReport軟件定做特殊試驗報告和表格；
